Kurzwellenantenne zur Heckmontage 23' (7m). Die Antenne benötigt einen zweiten Montagepunkt, wie zum Beispiel an der Reling oder Geräteträger. Die Antenne ist einfach zu montieren und fürs Winterlager, Werft etc, ebenso einfach zu demontieren. Im Gegensatz zur Achterstagsantenne ist ihr Antennentuner, Transceiver und Modem mit dieser Antenne relativ geschützt gegen atmosphärische Aufladungen und Blitzschlag.

SPERRGUT - Speditionsversand innerhalb D für ~ 125€. Bitte Anfragen.

Zur seitlichen Halterung von Antennen mit 1“ und 1,5“ Durchmesser und für Rohre mit einem Durchmesser von 25 mm oder 30 mm.

für Glomex Whip Antenne

4-Wege-Kippfuß aus Edelstahl, verchromt, mit Hebel zum Verstellen.

RA107SS, 4-Wege-Kippfuß, Edelstahl, 1" x  14 Gewindegänge

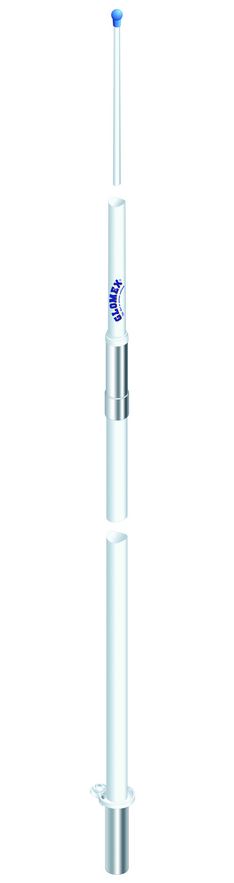

Preiswerte SSB-Antenne zum Senden und Empfangen. Mit Anschluss in der Mitte der Antenne. 7 m lange, 2-teilige Antenne aus weißem Glasfiber, Frequenzbereich 2 - 30 MHz.

Die Anpassung erfolgt über einen Antennenkoppler (nicht im Lieferumfang). Antennenfuß mit 1" Innnengewinde, 14 Gewindegängen für Antennenhalterung RA126 (nicht im Lieferumfang, muss separat bestellt werden).

Die Antenne muss seitlich mit dem Abstandshalter RA119 abgestützt werden (nicht im Lieferumfang, muss separat bestellt werden).

SPERRGUT - Speditionsversand innerhalb D für ~ 125€. Bitte Anfragen.

Antennenhalterung RA126 für SSB-Antenne RA700

Diese Empfangsantenne besteht aus einem hochkapazitiven
Antennenstrahler, kombiniert mit einem im Antennenfuß eingebauten
Verstärker.
Der Verstärker wird mit Hilfe einer Fernspeisebox durch das 50 Ω
Koaxkabel mit DC-Spannung versorgt, die in unmittelbarer Nähe des
Empfängers montiert werden kann. Die Fernspeisebox trennt DCSpannung
und HF- Signale und kann z.B. an die 12V
Das Erdungskabel (siehe Zeichnung) dient einer verlustarmen
Masseverbindung für HF-Signale und schützt vor Störungen, die z.B. bei
Schiffsinstallationen aussen am Koaxialkabel entstehen. Das
Erdungskabel ist zum Schutz vor elektrolytischer Korrosion ACgekoppelt.
Die Fernspeisebox ist verpolungsgeschützt und gegen Aufnahme von
Interferenzen gefiltert.
Die Fernspeisebox ist mit FME-Anschlüssen für die Antenne und den
Empfänger versehen. Ein 1m FME-Kabel sowie ein FME-UHF Adapter
sind zum Anschluss der Box an den Empfänger, ein FME-Crimpstecker
für das herabzuführende Antennenkabel (RG58) enthalten.
Die Antennenkonstruktion widersteht rauesten Wetter- und
Klimabedingungen und ist speziell für maritime Anwendungen geeignet.
Die BCL 1-KA wird mit dem "SM-MA" Masthalter geliefert.

Aktivantenne für den Frequenzbereich 100 kHz - 30 MHz, ideal für DSC, Navtex- und Wetterempfänger. Gehäuse aus seewasserbeständigem Edelstahl (poliert), Nennimpendanz: 50 Ohm, Spannungsversorgung 12 V DC, Leistungsaufnahme: 0,75 W, Länge: 1 m, Gewicht: 0,42 kg

Lieferumfang inkl. Halterung für Rohr- bzw. Mastmontage und PL-Stecker (ohne Kabel).

Mit der Einspeiseweiche AA-EW 250 können diverse Aktivantennen versorgt werden

sie ist geeignet für den Frequenzbereich     30 kHz bis 110 MHz

maximale Gleichspannung                           35 Volt

maximaler Strom                                          250 mA

Impedanz                                                       ca. 50 Ohm

Die AA-EW 250 hat zum Schutz gegen Kurzschluss in der Antennenleitung eine Glasrohrsicherung 5 x 20 mm 500 mA träge in der Versorgungsleitung.  Die Einspeiseweiche ist gegen Falsch-polung geschützt, die max. angelegte Spannung darf 50 Volt DC nicht überschreiten.

Der Surge Protector SP1000 von Diamond Antenna schützt Ihre empfindlichen Geräte effektiv gegen Überspannungen.

Der Surge Protector wird zwischen Transceiver und Antennentuner in die Koax Leitung verschraubt.

Technische Daten:

Frequenz: DC - 1000MHz

Stehwellenverhältnis: < 1:1

Impedanz: 50 Ω

Einfügedämpfung: < 0.2 dB

Nennleistung:  400W PEP (Hüllkurvenspitzenleistung)

Anschluss: UHF weiblich /UHF Weiblich

Impulse Wave Discharge Voltage: 1000V

Impulse Wave Discharge Capacity: 6000A

Impulse Wave Retention Discharge Capacity: DC350v ± 20%

Isolationswiderstand DC100V: >10,000M Ω

Mit dieser professionellen Decksdurchführung für das Antennenkabel vom Tuner zum Achterstag, Upprigging Antenna oder Stabantenne sichern sie ihr Boot gegen eindringende Feuchtigkeit und Seewasser. Auch bei Metallbooten hat die Praxis gezeigt, dass keine großen Ausbrüche ins Deck gemacht werden müssen. Doppelter Durchmesser des verwendeten Kabels ist ausreichend.

Die Antenne beginnt physikalisch ab dem HF Ausgang des Antennentuners. Die Entfernung bis zum Anschluß an den isolierten Achterstag überbrücken wir mit einem vorverzinnten Kabel das verottungsfrei ist. Ein normales Kabel oxidiert in kurzer Zeit durch Seewasser und Luft. Wir liefern in Metern.

 UV-Beständig und gegen Korrosion geschützt, verzinnt, 10mm²

Hochfestes spezielles Marine und Yacht Kurzwellenkabel. Hiermit wird der Kurzwellentuner und der Antennentuner verbunden. Wir liefern Meterware.

Zu verbindung von DSC Aktivantenne oder DSC Antenne zum Funkgerät
